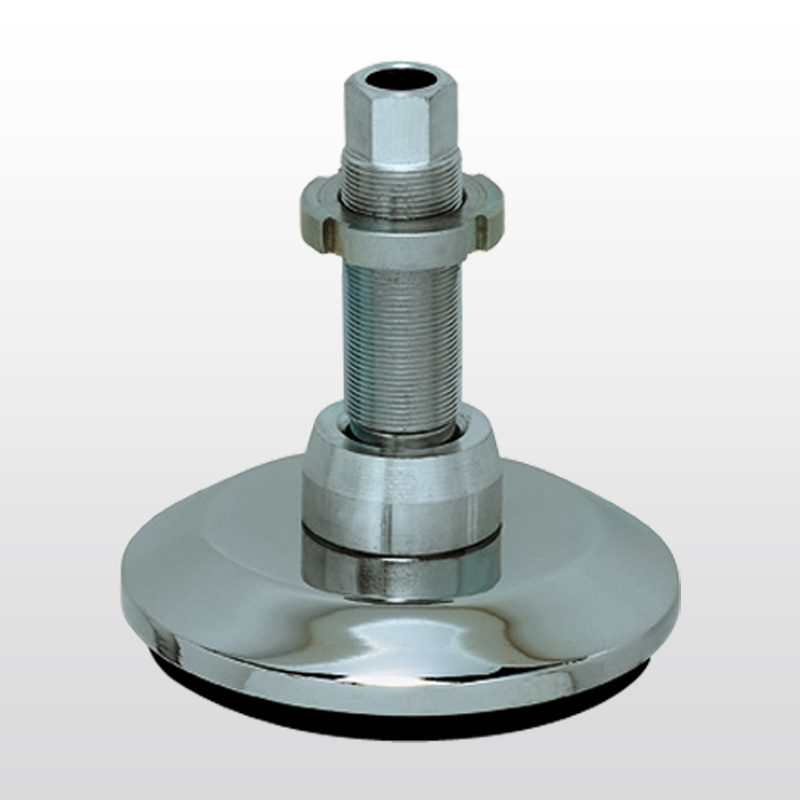

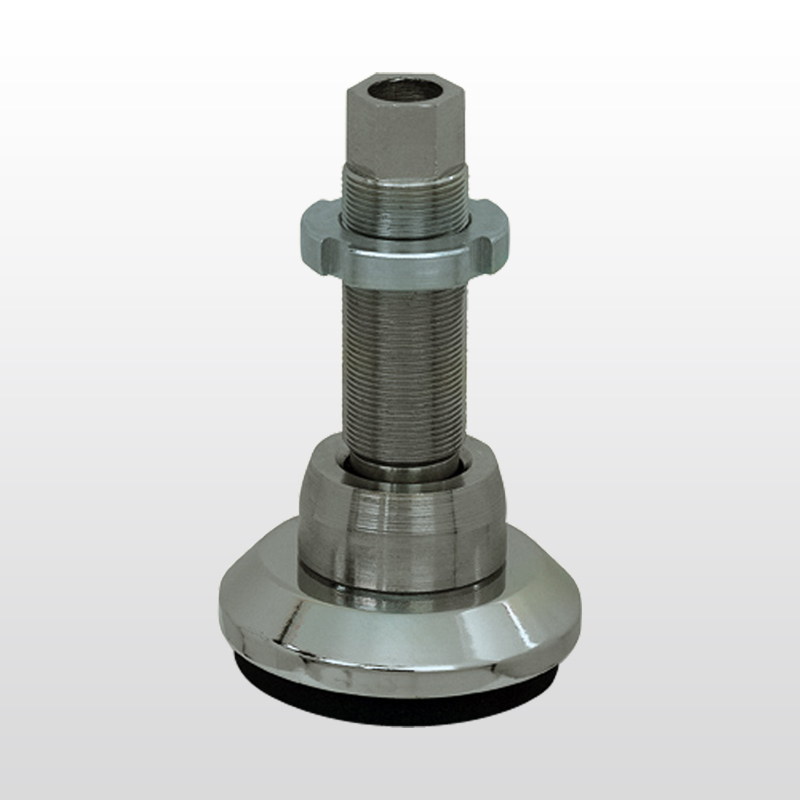

Serie AMHD
Ausführung:
- Fuß aus Grauguss poliert und verchromt, Hohlschraube Stahl galvanisch verzinkt
- exate Nivellierung über Feingewinde
- für freistehende oder anschraubbare Maschinenmontage
- kostengünstige Aufstellungsart
- Typ D: eingeklebte Dämpfungsplatte NBR 85° Shore A
- Typ S: Anti-Slip-Platte, NBR 85° Shore A, Dicke 6 mm
AMHD80-110 / AMHD80D-110 / AMHD80S-110
AMHD80-180 / AMHD80D-180 / AMHD80S-180
D=schwingungsgedämpft, S=Anti-Slip-Platte
Teller-Durchmesser: 85 mm
Bestellbeispiel: Typbezeichnung z.B. AMHD80 - 87 oder 157
Typ | D1 | M | L1 | L1 | L2 | SW | Tragkraft daN/kg |
---|---|---|---|---|---|---|---|
AMHD80-110 | 85 | M30 x 1,5 | 87 | 44 | 24 | 1500 | |
AMHD80D-110 | 85 | M30 x 1,5 | 87 | 51 | 24 | 750 | |
AMHD80S-110 | 85 | M30 x 1,5 | 87 | 45 | 24 | 1500 | |
AMHD80-180 | 85 | M30 x 1,5 | 157 | 44 | 24 | 1500 | |
AMHD80D-180 | 85 | M30 x 1,5 | 157 | 51 | 24 | 750 | |
AMHD80S-180 | 85 | M30 x 1,5 | 157 | 45 | 24 | 1500 |
AMHD100-110 / AMHD100D-110 / AMHD100S-110
AMHD100-180 / AMHD100D-180 / AMHD100S-180
D=schwingungsgedämpft, S=Anti-Slip-Platte
Teller-Durchmesser: 110 mm
Bestellbeispiel: Typbezeichnung z.B. AMHD100 - 87 oder 157
Typ | D1 | M | L1 | L1 | L2 | SW | Tragkraft daN/kg |
---|---|---|---|---|---|---|---|
AMHD100-110 | 110 | M30 x 1,5 | 87 | 44 | 24 | 2500 | |
AMHD100D-110 | 110 | M30 x 1,5 | 87 | 51 | 24 | 1000 | |
AMHD100S-110 | 110 | M30 x 1,5 | 87 | 45 | 24 | 2500 | |
AMHD100-180 | 110 | M30 x 1,5 | 157 | 44 | 24 | 2500 | |
AMHD100D-180 | 110 | M30 x 1,5 | 157 | 51 | 24 | 1000 | |
AMHD100S-180 | 110 | M30 x 1,5 | 157 | 45 | 24 | 2500 |
AMHD130-110 / AMHD130D-110 / AMHD130S-110
AMHD130-180 / AMHD130D-180 / AMDH130S-180
D=schwingungsgedämpft, S=Anti-Slip-Platte
Teller-Durchmesser: 140 mm
Bestellbeispiel: Typbezeichnung z.B. AMHD130 - 87 oder 157
Typ | D1 | M | L1 | L1 | L2 | SW | Tragkraft daN/kg |
---|---|---|---|---|---|---|---|
AMHD130-110 | 140 | M30 x 1,5 | 87 | 47 | 24 | 4000 | |
AMHD130D-110 | 140 | M30 x 1,5 | 87 | 54 | 24 | 1500 | |
AMHD130S-110 | 140 | M30 x 1,5 | 87 | 48 | 24 | 4000 | |
AMHD130-180 | 140 | M30 x 1,5 | 157 | 47 | 24 | 4000 | |
AMHD130D-180 | 140 | M30 x 1,5 | 157 | 54 | 24 | 1500 | |
AMHD130S-180 | 140 | M30 x 1,5 | 157 | 48 | 24 | 4000 |
